Resonance Ltd.
143 Ferndale Drive North, Barrie, Ontario, L4M 4S4, Canada
Tel: (705) 733-3633 Fax: (705) 733-1388
E-mail: res@resonance.on.ca
URL: http://resonance.on.ca
Light sources　　　　 リスト



用途
  • EUV,VUV,UV用光源(入力 6Wと100W、波長範囲 50nm〜400nm、UHVｼｽﾃﾑ用真空ｱﾀﾞﾌﾟﾀｰ付)
    　
  • 波長校正用光源(300nm〜3,000nm)
    　
  • O,N,H,Cl,Hgの吸収、螢光発光研究用原子線光源
    　
  • OH,NO,COの吸収、蛍光発光研究用分子線光源
    　
  • オーロラ観測用較正光源
    　
  • ロケット、気球、宇宙仕様の光源
    　
  • 材料製造工程や環境機器用VUV/UV照射光源
    波長範囲:160nm〜308nm、光量:1W〜＞100W
    照射領域:23×6cm〜46×46cm
    　
  • ｶﾞｽや液体を取り扱う材料製造工程や
    不純物除去機器ための透過用VUV/UV光源
    　
  • 波長可変(115nm〜1,000nm)光源
    　
  • お客様仕様のﾌﾗﾝｼﾞ、真空用ｱﾀﾞﾌﾟﾀｰ、強度ﾓﾆﾀｰ
    光ﾌｧｲﾊﾞｰｶｯﾌﾟﾘﾝｸﾞ、ﾚﾝｽﾞｱｯｾﾝﾌﾞﾘ、色々な種類の出射端を含むｱｸｾｻﾘｰ
    　
  • ﾛｹｯﾄあるいは、宇宙での使用に適する光源
    　
  • 較正用ランプ　

特長

電極なし
ﾗｲﾝとCW
電源内蔵 −plug in & run ﾀｲﾌﾟ
高輝度、安定発光
較正済み
コンパクトEMIシールドハウジング
低入力電圧
真空、ロケット搭載対応
　

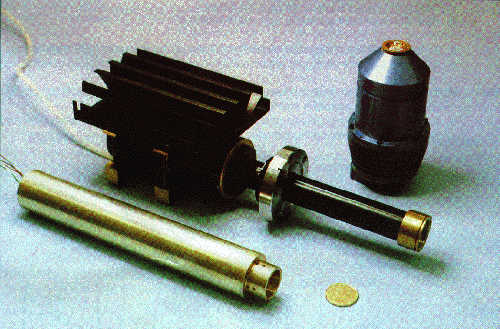

光源の仕様

ランプ
  • 電極なし
  • プラズマキャビティー 30mm L×10mm D(typical)
  • LiF,MgF2,CaF2,BaF2,サファイヤ,溶融石英,パイレックス窓
ユニット
  • ランプ、エクシター/コントローラ内蔵
  • 146cmL×57.2cmD、340gr(標準品　実験室及び真空用)
  • 145m L×76D, 500grm(ハーメチックシールド仕様　ロケット搭載用)
  • 入力電源(Voltage/Power)
    　　⇒ 希ガスラインソース：8〜35V/0.3W〜40W
    　　⇒ 希ガスCWソース：　 8〜35V/0.3W〜40W

    • 　　　　　　　　　　　　　　　　5V/1.25W(When starting)
    　　⇒ ラインソース： 28V/20W(cw mode)
    　　　　　　　　　　　　　　　 15W(pulse mode)
  • CW or pulsed operation DC to 10KHz
使用環境
  • ｹｰｽ温度範囲　　　　-25℃〜+55℃
ランプ寿命
  • >1500時間　−希ガスランプ
  • > 500時間　−輝線スペクトル用ランプ
ドリフト
  • ±1％/hr(Max)−希ガスランプ
  • ±2 %/hr(Max)−輝線スペクトル用ランプ
較正
  • Absorlute intensity determined by photonization or by traceable NBS atandard
  • Spectrum of entire ultraviolet region high resolution spectrum of resonance lines

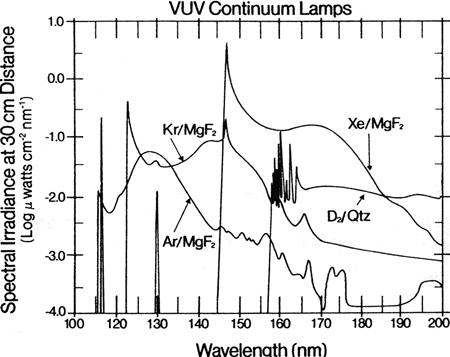

VUV CW Sources
Lamp type Window 波長(nm) of half power points Irradiance at 10cm
(μW/cm2)		 VUV Flux
(ﾌｫﾄﾝ/秒/str)
Ar MgF2 123.7 133.5 6 4×1014
Kr MgF2 139.5 155.0 49 3.5×1015
Xe MgF2 146.5 179.7 102 8.5×1015
Xe Qtz 165.3 179.7 23 2×1015
D2 Qtz 155.0 450.0 14 2×1015
Rare Gas Line Sources Molecular souces
Lamp Type 波長(nm)
(partial list)		 Typical Flux
(ﾌｫﾄﾝ/秒/str)		 Lamp Type 波長(nm)
(partial list)		 Typical Flux
(ﾌｫﾄﾝ/秒/str)
Ar106.0＞1013 OH (0,0) band at 306.4 1.5×1014
733.4 ＞1013 NO NO gamma bands-180-280 4×1014
763.5　 CO CO 4th pos bands-113-140 1×1014
Kr 123.6 1015 Optically Thin Line Sources
557.0 ＞1013 Cl 118.9 5×1012
Xe 147.0 1015 N 120.1 5×1012
Ne 630.4 ＞1013 149.3 　
He 1083.0 ＞1015 174.3 　
Auroral Sources LBH bands 　
O Green Line at 557.7 1×106 O 115.2 　
O2 Atmospheric bands(0,0) 1×107 130.2 1×1013
　 　 　 135.6 　
777.4 　
844.6 　
D 121.5 1×1014
H 121.6 1×1014
