HIGH VOLTAGE POWER SUPPLY

Model 1053は、3KV DC 1mA 出力のｿﾘｯﾄﾞｽﾃｰﾄ、ﾍﾞﾝﾁﾄｯﾌﾟ高圧電源です。　　　出力の極性(negative or positive)は、ﾌﾛﾝﾄﾊﾟﾈﾙのｽｲｯﾁで変えることができます。　　　この電源は、ｺﾝﾊﾟｸﾄで高い精度と安定性を持っておリ　色々な実験にお使い頂けます。使用例　Channeltron 　Electron Multipliers 　Microchannel plate Detectors 　Discrete dynode detectors 　Photomultiplier Tubes 　Mass Spectrometry 　Analytical Instrumentation 　Geiger Tubes 　Proportional Counters
PHOTONIS USA INC. 1000 New Holland Avenue, Lancaster, Pennsylvania 17601-5688 USA Tel.: 717-295-6888 Fax:717-290-1263 URL: http://www.photonis.com
MODEL PF1053 HIGH VOLTAGE POWER SUPPLY Bench-top High Voltage Power Supply for laboratory Applications

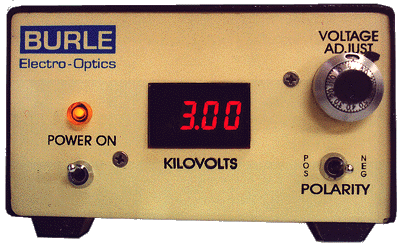

前　面	背　面

特長　Front Panel mounted output voltage display 　90～240VAC input voltage 　Overload and short-circuit protected 　Front panel mounted voltage adjustment 　SHV output connector 　All solid-state design 　Positive or Negative polarity 　Exceptional stability 　Low ripple＜0.05% 　Conpact design	オプション RS232C もしくは GP-IB(IEEE 488) インターフェースケーブル類

Model 1054は、3kVと8kV　2出力のｿﾘｯﾄﾞｽﾃｰﾄ、ﾍﾞﾝﾁﾄｯﾌﾟ高圧電源です。　　　出力の極性(negative or positive)は、ﾌﾛﾝﾄﾊﾟﾈﾙのｽｲｯﾁで変えることができます。　　　この電源は、ｺﾝﾊﾟｸﾄで高い精度と安定性を持っておリ　色々な実験にお使い頂けます。使用例　Channeltron 　Electron Multipliers 　Microchannel plate Detectors 　Discrete dynode detectors 　Photomultiplier Tubes 　Mass Spectrometry 　Analytical Instrumentation 　Geiger Tubes 　Proportional Counters
MODEL PF1054 DUAL OUTPUT HIGH VOLTAGE POWER SUPPLY Bench-top High Voltage Power Supply with Two Separate Outputs for laboratory Applications

前　面	背　面

特長　Front Panel mounted output voltage display 　90～240VAC input voltage 　Overload and short-circuit protected 　Front panel mounted voltage adjustment 　SHV output connector 　All solid-state design 　Positive or Negative polarity 　Exceptional stability 　Low ripple＜0.05% 　Conpact design	オプション RS232C もしくは GP-IB(IEEE 488) インターフェースケーブル類

Model 1055は、ソリッドステート、ラックマウントあるいはベンチトップ型 BURLE Bi-polar Time Of Flight検出器用高圧電源です。　出力の極性(negative or positive)は、ﾌﾛﾝﾄﾊﾟﾈﾙのｽｲｯﾁで変えることができ、検出する荷電粒子の極性(negative ion or positive ion)に合わせることが出来ます。　BURLE Bi-polar Time Of Flight検出器の繊細な部分を保護するために、over-voltage & arc protectionが取付けて有ります。またそれぞれ独立した電源のため出力の同調はありません。　この電源は、ｺﾝﾊﾟｸﾄで高い精度と安定性を持っておリ　色々な実験にお使い頂けます。使用例　BURLE Bi-Polar Time of Flight Detectors 　Electron Multipliers 　Microchannel plate Detectors 　Discrete dynode detectors 　Photomultiplier Tubes 　Mass Spectrometry 　Analytical Instrumentation 　Geiger Tubes 　Proportional Counters
MODEL PF1055 QUAD OUTPUT HIGH VOLTAGE POWER SUPPLY Bench-top or Rack Mount High Voltage Power Supply Designed for Use with The Bi-polar Time Of Flight Detector
	Front Rear
The Bi-polar TOF Detector	MODEL PF1055

Single supply provides drive voltages for the MCP Input and
Output,scintillator and PMT.
A panel mounted voltage display for each voltage.
Individual from panel mounted voltage adjustment.
Supply is easily adjusted so the detector can detect either positive
or Negative charged particles.
90～240VAC input voltage.
All solid-state design.
Overload and short-circuit protected.
SHV output connector.
Exceptional stability.
Low ripple＜0.05%.
Conpact design.
Vey Economical.

Model 1056は、0～-5KV、667μA出力　高精度で外部制御の出来る高圧電源です。この高圧電源は主に研究室や試験部門に使用に向いています。電圧もしくは電流表示の切り換えは前面パネルのスイッチで行います。背面パネル上のコネクターで、電圧、電流、電圧変化の読みと、0～5Vdcを入力することで電圧の設定が行えます。そしてセンサーが放電した場合に対しての保護機能も組み込まれています。使用例　Microchannel Plate Based Photomultipliers(MCP-PMTs) 　Photomultiplier Tubes 　Electron Multipliers 　Microchannel Plate Detectors 　Discrete Dynode Detectors 　Mass Spectrometry 　Analytical Instrumentation 　Proportional Counters
MODEL PF1056 -5KV OUTPUT HIGH VOLTAGE POWER SUPPLY Bench-top High Voltage, HighPrecision Power Supply Designed for Use with Microchannel Plate based Photomultipliers

マルチアノードPMT(Planacon 85011)	MODEL PF1056

特長 Votage/Current switched display Coarse/Fine adjustment Remote 0 to 5V program control, HV trip status, HV enable/disable Local/Remote switch 100 to 230VAC input voltage All solid-state design. Overload and short-circuit protected Exceptional stability 0.02% Econonical and Compact design CE mark pending

PF1056背面
